En termisk massestrømningsmåler bruker temperaturforskjellen mellom to punkter og rørets tverrsnitt for å beregne massestrømmen.

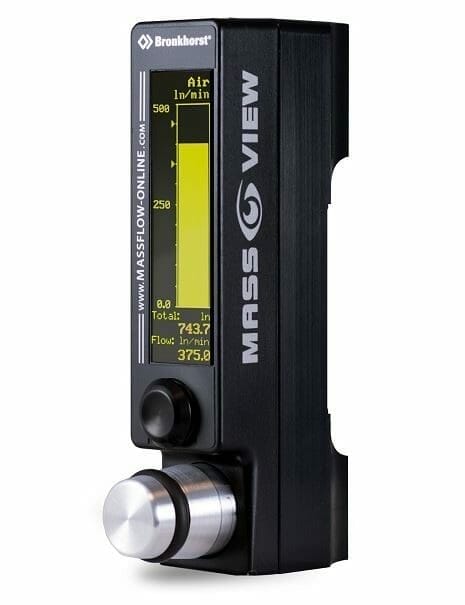

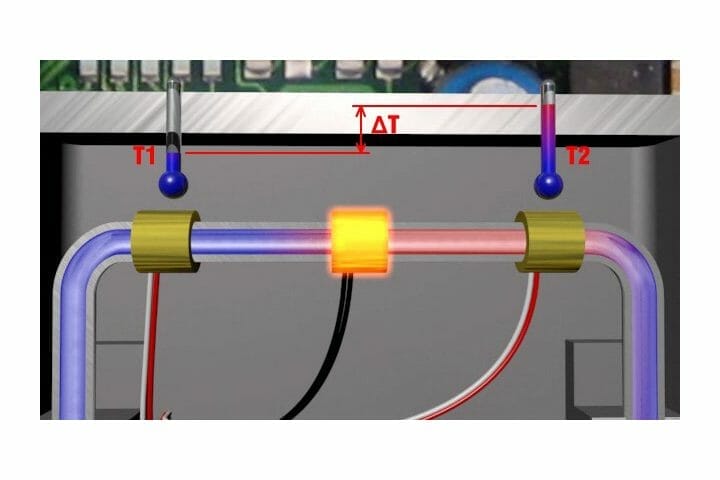

Dette gjøres ved å lede en liten mengde av gassen eller væsken inn i en bypass i måleren. I denne bypassen varmes to punkter opp ved hjelp av samme energikilde, og temperaturen ved disse punktene overvåkes. Uten flow vil det ikke være noen temperaturforskjell. Når det er bevegelse, kjøles det første punktet ned fordi det overfører varme til mediet, mens det andre punktet vil ha en høyere temperatur på grunn av den tilførte energien. Denne temperaturforskjellen er direkte knyttet til strømningen og gir et presist mål på massestrømmen. Dette prinsippet er likt for både gass og væske.

Termisk masseflow fungerer ved bruk av temperatur for å måle gjennomstrømningen. Som vist på bilde til høyre blir en del av gasstrømmen ført opp gjennom sensoren, og gassen blir varmet opp av varmeelementene RHT1 ogRHT2. Dermed vil de målte temperaturene T1 og T2 drive fra hverandre, som vist i grafen under.

Temperaturforskjellen er direkte proporsjonal med termisk masseflow. Elektrisk sett er temperaturen T1 og T2, temperaturavhengige motstander (termistor) RHT1 og RHT2. Fordelen ved bruk av bypass prinsippet er at målingen av gassen blir veldig nøyaktig. Ved denne metoden bruker man et flowelement som gir en nøyaktig grenstrøm som så passerer sensoren. Vår mest nøyaktige termiske flowmeter som bruker dette prinsippet har en nøyaktighet på 0,5%. Ulempen med denne metoden, er at gassen må være helt ren, og kan ikke ha noen forurensinger av verken partikler eller fuktighet.

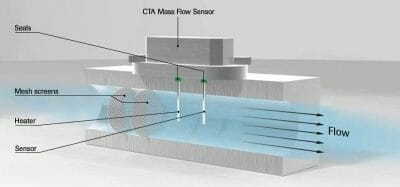

Masse flowmetere med inline sensorer består av et rett åpent rør på innsiden av måleren. Her står det to rustfrie prober ned, der den ene er varmeelement og den andre er temperaturelement.  En konstant temperatur (ΔT) opprettholdes mellom de to probene og den energien som kreves for å opprettholde denne ΔT er proporsjonal med masseflowen. Basert på dette konseptet, kan masseflow måles med lavt trykkfall.

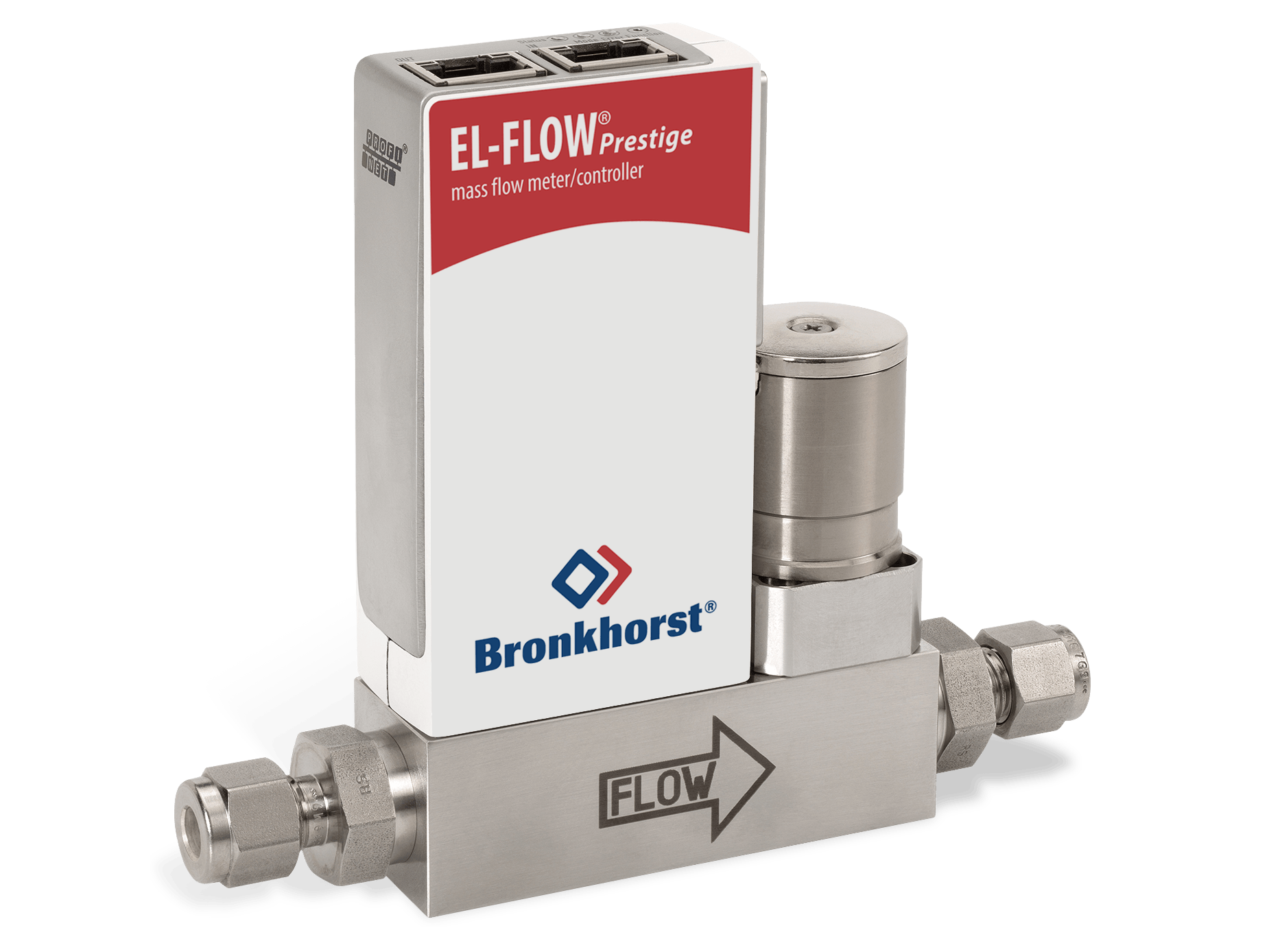

Sammenlignet med tradisjonelle termiske MFM’er og MFC’er med «by-pass», er prinsippet med direkte måling CTA (Constant Temperature Anemometry) mindre følsom for fuktighet og forurensning. Ulempen med denne metoden er at målingen blir mindre nøyaktig.  Mass-stream serien fra Bronkhorst bruker denne metoden, sammen med FCI sine termiske flowmetere. Dette er produktene vi vanligvis anbefaler for industrielle applikasjoner, hvor det ofte er større risiko for urenheter i gassen.

Les mer om våre to leverandører som leverer termiske massestrømsmålere:
