Turbin Flowmeter

Turbinmålere finnes i forskjellige utførelser har vært og er fremdeles en svært nøyaktig måler for væske- og gass- strøm. Når det gjelder gass måling, er det stort sett gassturbiner for målestasjoner, de fleste gass målinger i industri blir erstattet av Termiske Masse Flowmeter som ikke har behov for ekstern temperatur og trykkompensasjon.

To turbinflowmetere fra KEM , viser body og pickup.

Oppbygging og virkemåte

Turbinmåleren består av en rotor med blader som roterer inne i et ikke-magnetisk hus. Når rotorbladene passerer
sensoren eller Pick-up’en genereres et frekvenssignal som er proporsjonal med den volumetriske strømningshastigheten. Vi har forskjellige sensor typer eller Pick-up’er for å detektere turbinbladenes rotasjon. De enkleste typene er «Coil» type Pick-uper, basert på reluktans eller induktans. Pick-up’er med innebygd forsterker, som Bærefrekvens- eller Hall effekt- Pick-up er å foretrekke da disse er immune mot støy signaler.
Coil type sensorer induserer vanligvis en lav sinus spenning med amplitude fra mindre enn 5 mV til 500 mV. Noe som kan gi problemer med støy signaler, som for eksempel fra frekvensstyrte pumper mm.
Pick-up’en (sensoren) detekterer hvert turbinblad som passerer, det genererer da et puls signal i sensoren. Hver puls representerer et lite væskevolum. Antall pulser per volumenhet kalles målerens K-faktor, som oppgis i antall pulser pr. volum enhet, vanligvis som PPL (pulser pr. liter).

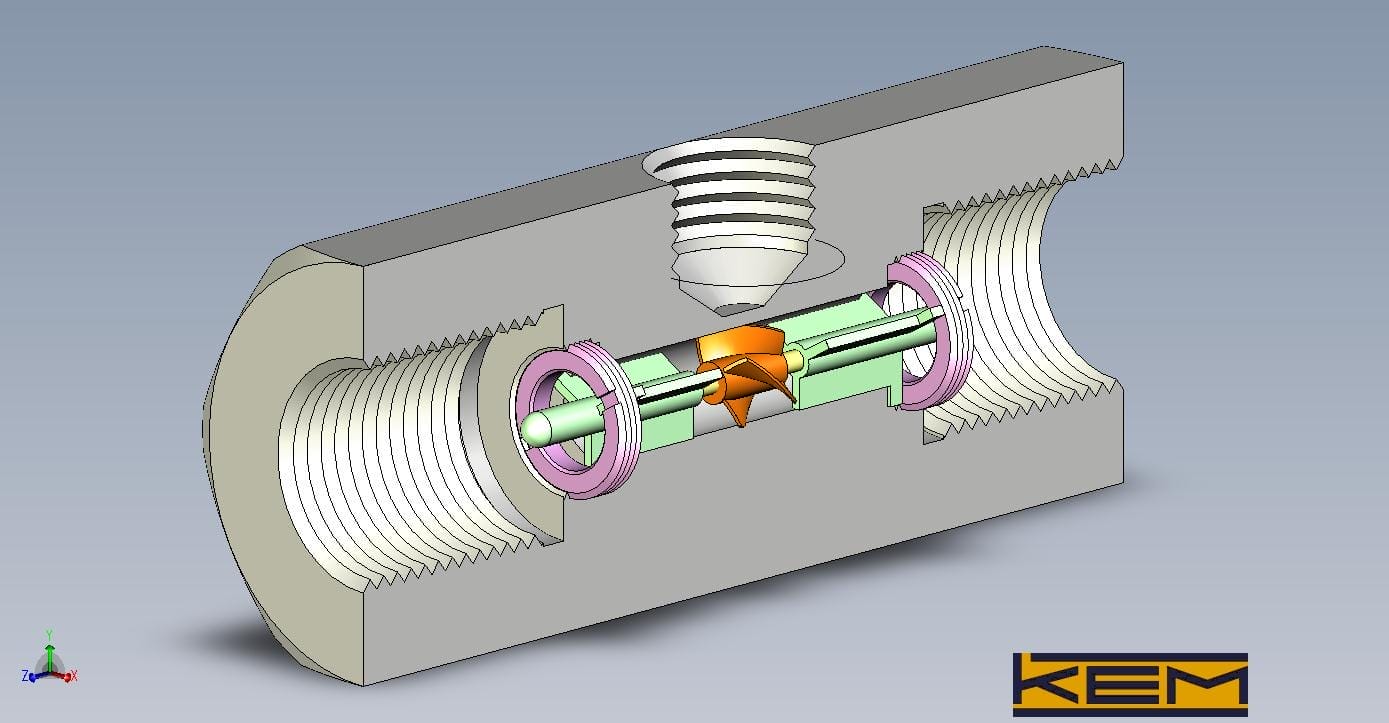

Tverrsnitt av en turbinmåler. Den viser huset, pick-up og rotor. og

Lavt trykkfall og god nøyaktighet

Turbinmålere er kjent for lavt trykkfall og allsidighet i ulike applikasjoner. Målenøyaktigheten er høy, og hver måler leveres med kalibrerings protokoll (sertifikat). For de fleste «industri» målere er nøyaktighet på ±0,5% av avlesning i det lineære måleområde vanlig. Høytrykk utgaven har større toleranser, så nøyaktighten blir da typisk ±1%. Spesielle utgaver som brukes i kjøp/salg «Custody transfer», har helt andre nøyaktighetskrav ofte bedre enn ±0,25%.

Selve konstruksjonen av målerarmaturet gjør Turbinmåleren egnet for høytrykk applikasjoner, så vi finner dem ofte i Hydraulikk systemer, samt en rekke andre industri applikasjoner. Andre applikasjoner hvor turbin målere foretrekkes er i farmasøytisk og næringsmiddel industri.

Videoen under viser hvordan HM serien fra KEM fungerer.
